Produktdetails:
|
| Standardschneideisen: | Kathodenelektrode 56 * 43mm/Anode Elektrode 58 * 45mm | Schnitt von Größe: | Max.L 120*W 80mm |
|---|---|---|---|
| Schnittdruck: | Max.1T | Schnitt des Anschlags: | 12mm |
| Schnitt des Grates: | Vertikaler horizontaler Grat ≤20μm des Grates ≤12μm | Schnitt von Stärke: | Max.0.5mm |
| Schnittgenauigkeit: | ±0.1mm | Luftzufuhr: | Argon 0.5~0.8MPa, Stickstoffgasflaschen oder 0.7MPa Druckluft |
| Energie: | 100W | Geräteabmaße: | L300mm*W250mm*H 340mm |
| Nettogewicht: | Über 34Kg |

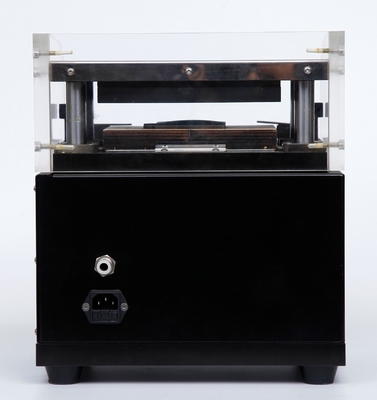

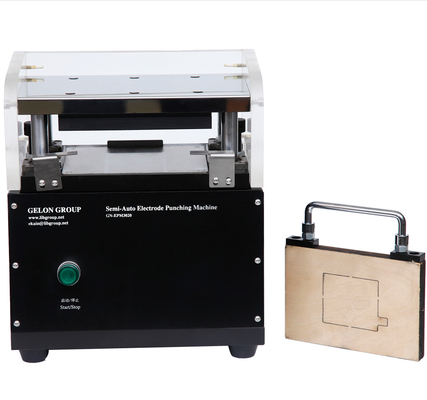

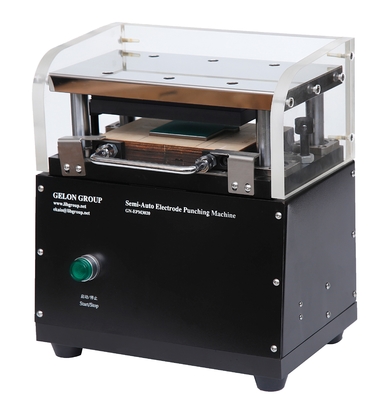

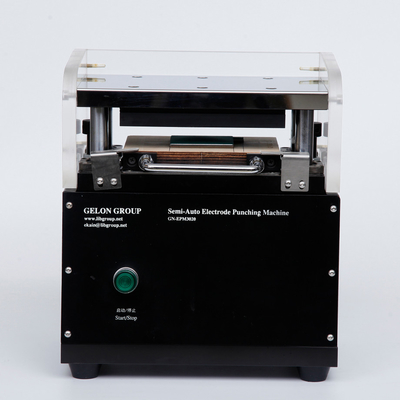

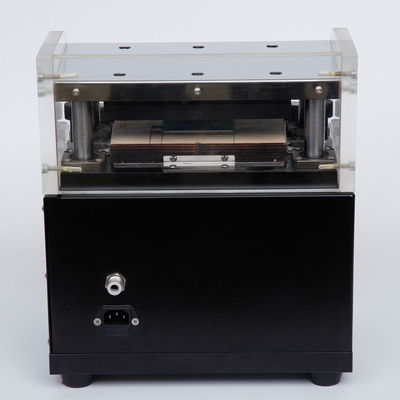

Kompakte Präzisions-pneumatische Stanze mit einem Paar sterben Elektroden-Schneidemaschine
Für Beutel-Batterie-Forschung Gn-S100p
I. Overview der Ausrüstung
1. ist halbautomatische stempelschneidene Maschine ein Gerät, das beim Kathoden- und Anodenelektrodenstempelschneiden des Lithiumions Batterien stapelnd benutzt wird. Die Ausrüstung verwendet die pneumatische Weise, für einzelne Elektrode zu stempelschneiden. Sie kann in die Handschuhschachtel gelegt werden, und wir können verschiedene Formen der Messerform entsprechend Kundenanforderungen zur Verfügung stellen, die Formung und das Stempelschneiden von verschiedenen Batteriegrößen zu erzielen.
Überziehen Sie die Elektrodenfütterung, Messerschablone, um das Stempelschneiden zu erzielen und kann in der Handschuhschachtel verwendet werden;
II. Ausrüstungseigenschaften
Antrieb 1.Cylinder und der Schnittdruck und -geschwindigkeit können justiert werden.
2. hat das Stempelschneiden von Produkten kleinen Grat, kein Pulver, keine Einrückung und anderen schlechten Auftritt;

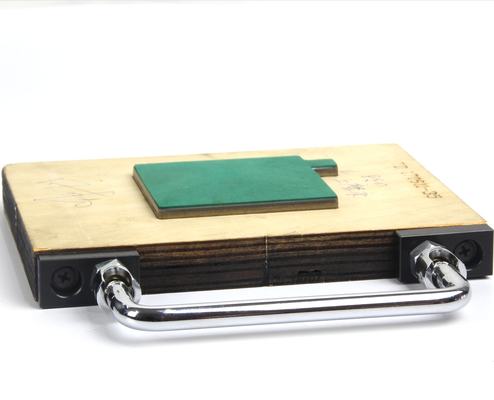

Schneideisen 3.The wird von einem Fach-artigen Entwurf hergestellt, um sicheren Betrieb sicherzustellen.
4. Der Ersatz des Schneideisens ist einfach schnell, bequem und.
5. Ein Standardsatz des Kathoden- und Anodenblattes sterben, können entsprechend Kundenanforderungen auch gemacht werden;
III. technische Parameter der Ausrüstung
| Name | Parameter | Anmerkungen |
| Standardschneideisen | Kathodenelektrode 56 * 43mm/Anode Elektrode 58 * 45mm | Es kann entsprechend Kundenantrag besonders angefertigt werden |
| Schnitt von Größe | Max.L 120*W 80mm | Schließt Batterievorsprung ein |
| Schnittdruck | Max.1T (komprimiertes Gas 1MPa) | Empfohlener Justagedruck, 500Kg (0.5MPa) |
| Schnitt des Anschlags | 12mm | Abstand zwischen dem Schneideisen und der Schnittplatte |
| Schneideisenleben | Zehntausendzeiten | |
| Schnitt des Grates |
Vertikaler Grat ≤12μm Horizontaler Grat ≤20μm |
|
| Schnitt von Stärke | Max.0.5mm | Die Folie werden von Aluminium-/vom Kupfer gemacht |
| Schnittgenauigkeit | ±0.1mm | |
| Luftzufuhr | Argon 0.5~0.8MPa, Stickstoffgasflaschen oder 0.7MPa Druckluft | Druckluft in der Handschuhschachtel wird nicht empfohlen |
| Energie | 100W | |
| Ausrüstung, Maße | L300mm*W250mm*H 340mm | |
| Verpackendes Maß | Über L400*W340*H450mm | |
| Nettogewicht | Über 34Kg | |
| Bruttomasse | Über 43kg | |
| Der zu verwenden Standort | Es kann in der Handschuhschachtel verwendet werden. Überprüfen Sie bitte, ob der Handschuhschachtelraum die Gesamtgröße der Ausrüstung zusammenbringt | |
| Garantiezeit | Einjährige Garantie, Lebenszeitwartung |
