Produktdetails:
|
| Produktname: | automatische Trennsäge | Funktion: | Elektrodenaufschlitzen |
|---|---|---|---|
| Zellart: | 18650 21700 26650 32650 und usw. | Ausrüstungsart: | Volles automatisches |
| Leistungsfähigkeit: | hohe Leistungsfähigkeit | Anwendung: | Lithium-Ionen-Batterien |
| Spannung: | 380V | Lieferfrist: | 3months |
| Material: | Batterieelektrode | ||
| Hervorheben: | 18650 Batterie-automatische Trennsäge,Elektrodentrennsäge mit 21700 Batterien,750mm automatische Trennsäge |
||

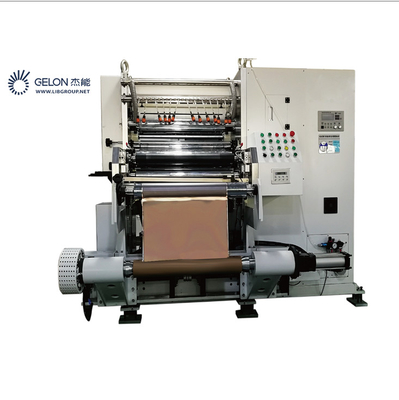

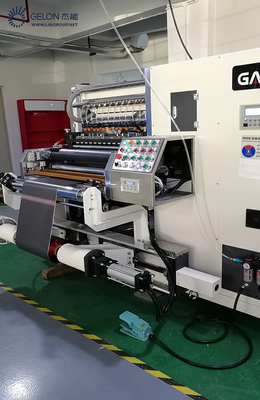

750mm Breiten-Rolle, zum der automatischen Trennsäge für 18650 zu rollen 21700 Batterie-Elektroden-Aufschlitzen
1,1 Einleitung des Prinzips

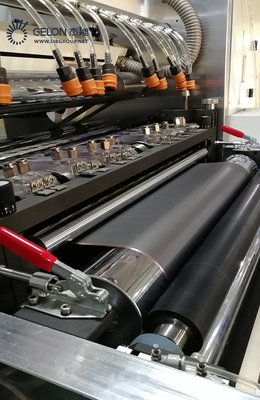

Die gerollte Kathoden-/Anodenelektrode wird in den Rollenmechanismus geladen, und durch die Energiezugkraft, wird die Elektrode zum Schneidersatz geschickt, der entsprechend den Verfahrensspezifikationen für das Aufschlitzen vereinbart wird, und das obere und unterere Rückspulengerät sammelt die aufgeschlitzte Elektrode in die Rolle, und die Randmaterialien werden durch das materielle Gerät des Randes gesammelt. Die Ausrüstung wird durch das Abweichungskorrektursystem, SpannungsAnsteuersystem, StaubAnsaugsystem (einschließlich Messersaugstaub) und andere zusätzliche Präzisionsoperation unterstützt, um das stabile Aufschlitzen der Elektrode, des Grates, der Gradlinigkeit und anderer Prozessindikatoren innerhalb des Prozessbereiches sicherzustellen.
1,2 Prozessfluß
Der Übergangswagen, der das Material lädt, um die reels→èreceived platform→èTraction roller→èSlitting Messersetè→overrolle abzuwickeln →èSeparately eingestellt wird auf und ab das Schieben differenziales Rückspulen axis→èEdge materiellen rewinding→èSet die erforderliche Elektrode tension→èSwitching ist das Elektrodenausrichtungssystem zu den automatic→èPress das System zu automatisch aufschlitzender Startknopf →èThe Ausrüstung und sammelt in den Rollen.
| Nein. | Einzelteil | Technischer Parameter | Anmerkung |
|
1 |
Passend für das Material |
Elektrode mit Rollen gepresstem LFP, LCO, LMO, NMC, LTO, Kohlenstoff, Graphit | |
|
2 |
Laufender Folienparameter |
Aluminiumfolie (AL): Stärke: 9~30um; Breite: 50~500mm Rollendurchmesser: Max.400mm |
|
|
Cupper-Folie (Cu): Stärke: 5~30um Breite: 50~500mm; Rollendurchmesser: Max.400mm; |
|||
| 3 | Rollenbreite | 550 Millimeter | |
| 4 | Schlitzbreite | 30~500mm | |
| 5 | Mechanische Arbeitsgeschwindigkeit | 50m/min | |
| 5 | Aufschlitzen von Geschwindigkeit | 1-40m/min | Abhängig von dem aufschlitzenden Effekt |
| 7 | Elektrodenstärkestrecke | 50-300μm | |
|
8 |
Aufschlitzen von Methode |
1, kombiniertes Scheibenmesseraufschlitzen; 2, Nishimura-Art Messersatzstruktur. 3, Spezifikationen aufschlitzend, 18650/21700 (7 Wege, 7knives /set, enthaltene Kathode und Anode, die Messer aufschlitzt) |
|
| 9 | Rückspulenmethode | Zweiachsenbelegunterschiedachsen-Verschiebungsrückspulen |
Wir stellen auch andere volle automatische Fertigungsstraße zur Verfügung.
