Produktdetails:
|
| Gewicht (Kilogramm): | 200 | Anwendbare Industrien: | Lithium-Ionen-Batterie |
|---|---|---|---|
| Name: | Halb-Selbstwickelmaschine | Pulver: | 2KW maximal |
| Wickelnder Rod: | 3.5mm O.D | Elektroden-Wicklungs-Größe: | 14-32mm OD |
| Kathoden-Wicklung: | Alu. Folie beschichtet mit einem aktiven Material | Anoden-Wicklung: | Kupferne Folie beschichtet mit Graphit |
| Trennzeichen-Wicklung: | PP oder PE | Stärke-Strecke: | Kleiner als 100um |
| Maximale Breite: | 70mm | Breite: | 30-80mm |
| Hervorheben: | Halb automatische Wickelmaschine,Lithium Ion Battery Production Machine,Automatische Wickelmaschine der Energie |
||

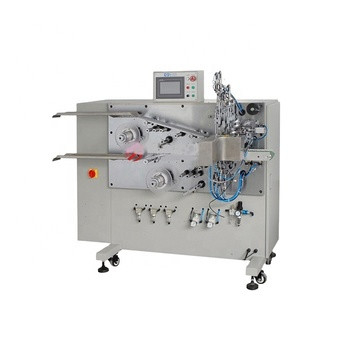

Halbautomatische Energiewickelmaschine Gelon-hoher Qualität benutzt für Lithium-Ionen-Batterie-Produktionsmaschine
Produkt-Beschreibung
Halbautomatische Energiewickelmaschine benutzt für Lithium-Ionen-Batterie-Fertigung
| Pulver | 2KW maximal |
| Wickelnder Rod | 3.5mm O.D |
| Elektrodenwicklungsgröße | 14-32mm O.D/25-70mm L |
| Kathoden-/Anodenwicklung |
Kathode: Aluminiumfolie beschichtet mit einem aktiven Material Anode: Kupferne Folie beschichtet mit Graphit Stärkestrecke: 100-300μm Vorgeschlagene Gesamtlänge: <1200mm> Maxium-Breite: 700mm |
| Trennzeichenwicklung |
Pp. oder PET Stärke-Strecke: <10mm> Max.adaptable-Größe: Stärke <10mm> Breite: 30-80mm Länge: 30-100mm |
| Elektrodenwicklungsgröße |
14-32mm O.D 25-70mm L |

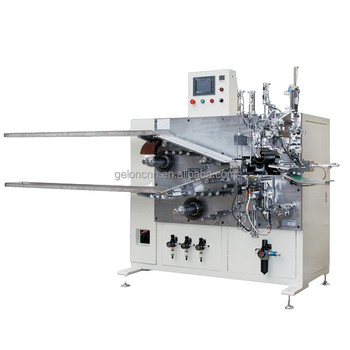

Halbautomatische Wickelmaschine der Reihe 1.GN für Zylinder u. quadratischen Zellkern.
Funktionen der Ausrüstung: Die Elektrodenflocken und -trennzeichen in Zellkern (Zylinder oder quadratische Zellen) wickeln
2, Ausrüstungseigenschaft
a., einzelner wickelnder Kern und Nehmen der heraus wickelnden Nadel von beiden Seitenstrukturen.
b., die Elektrodenflocken manuell einziehend, haften die automatische Wicklung, automatisch, die Nadel ersetzend, automatisch, das Kleberband und den automatischen Ertrag der fertige Zellkern;
c., aktives Abwickeln von zwei Rollen Trennzeichen, mit justierbarer konstanter dehnbarer Kraft;
D. Die Software kann als „Kathode, die zuerst“ einziehen, „Anode eingestellt werden, die zuerst“ oder „beides Fütterung“ einzieht.
E. Kann die Elektrode mit Länge von 1800mm wickeln. (Entkernen Sie Durchmesser ist nicht mehr als 26mm)
f., ist die Elektrode, die mit Handbuch einzieht, Spannung stabil.
g., ist Windgeschwindigkeit stabil, Spannung des Kernes ist stabil.;
3, Technologie-Index
a. Der Durchmesser der wickelnden Nadel: φ4 (Standard), φ3.5;
b. Trennzeichenbreite: 30 | 60 Millimeter;
c. Elektroden-Breite: 33 ~60 Millimeter;
d. Elektrodenlänge: 300 ~1500 Millimeter;
e. Wicklungs-Durchmesser: φ14-26Millimeter;
f. Trennzeichen-Durchmesser: φ76Millimeter (3inch), Max Dia.: φ250Millimeter;
g. Die Breite des beendeten Bands: 10 | 40 Millimeter;
h. Beendeter Bandkreis: 0.2-1.5 Kreis
i. Spannung des Trennzeichens ist justierbar.
j. Spannung der Kathoden- und Anodenelektrode: die Annahme VAC-sorbieren Weise.
k. Wickelnde Präzision: der Fehler für Trennzeichen und Anode, Anode und Kathode weniger als ±0.5 Millimeter; (Länge der Elektrode kleiner als 500mm).
P.S.: Breite von Elektrodenfehler <>±0.1mm;
Verbiegendes ±0.2mm/500mm Fehler „des S <>“der Elektrode;
Trennzeichen turriform Fehler<> ±0.2mm
l. Ausrüstungskapazität: 6 PPMS; (Elektrodenlänge<800mm>
m. FTY>98%
