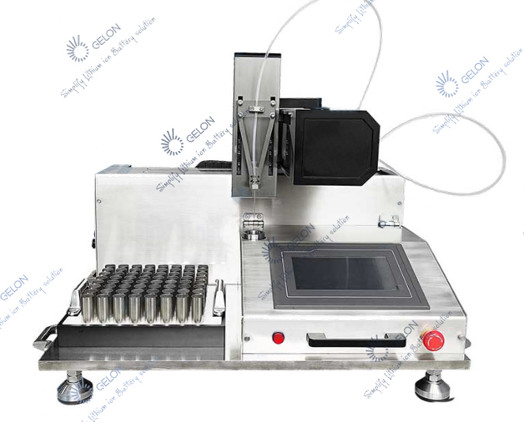

Elektrolytfüllprozess 4680 18650 Lithium-Batterie-Montageausrüstung

Elektrolytfüllprozess 4680 18650 Lithium-Batterie-Montageausrüstung

ICH .Systemkonfiguration

1. Ein Rahmen aus Edelstahl und Aluminiumlegierung;

2. Die automatische Hebevorrichtung hat 2 Arbeitsstationen, darunter eine pneumatisch gesteuerte Federhebevorrichtung;

3. 2 Sätze Vakuum-Flüssigkeitseinspritzköpfe, SS316-Behälter und Doppelhub-Absperrventilstruktur mit doppeltem pneumatischem Aufzug

4. 2 Präzisionsdosierpumpen (Modell: E2a-d20i) Kolbenpumpe angetrieben durch Schrittmotor und Präzisions-Keramikdrehventil.Das Injektionsvolumen kann 20 ml (23,5 g) erreichen.(siehe Pumpendaten)

5. Pneumatische Steuerventilbaugruppe, pneumatisches SMC-Steuerventilmodul

6. SPS-Steuerung, Farb-Touchscreen

7. Alle Flüssigkeitsleitungen sind aus PFA-Kunststoff

II.Systemverbindung

Diese Maschine ist für den Einsatz im kundenseitigen Handschuhfach konzipiert.Der Hauptkörper der Maschine wird im Handschuhfach platziert, einschließlich des Rahmens, des Flüssigkeitseinspritzkopfs, des automatischen Positionierungssystems, der Dosierpumpe usw.;

Die Bedienelemente der Maschine sind außerhalb des Handschuhfachs platziert.Einschließlich des Steuerkastens, der pneumatischen Steuerventilbaugruppe usw. Der Hauptkörper der Maschine und das Steuerelement sind durch Luftleitungen und Kabel verbunden.Diese Rohre und Kabel werden durch den reservierten Platz im Handschuhfach verbunden.

Vakuumquelle und Druckluft sollten vom Kunden bereitgestellt werden.

Durch das Handschuhfach verlaufende Rohrleitungen: 1 allgemeines Lufteinlassrohr, 1 allgemeines Abgasrohr, 1 Unterdruckrohr und 1 Druckluftrohr (falls Druckbeaufschlagung erforderlich ist).Die Flüssigkeitseinspritzpumpe kann in oder aus dem Handschuhfach gestellt werden.Die Steuerbox befindet sich außerhalb des Handschuhfachs.

III.Arbeitsschritte

1. Legen Sie die 2 Batterien manuell auf die 2 Positionierungsschalen .

2. Drücken Sie den Startschalter (Fußschalter) und die Batterie wird

automatisch absteigen

--- in den unteren Teil des Flüssigkeitseinspritzkopfes übersetzen

--- aufsteigen

--- Versiegeln Sie den Kondensator und den Flüssigkeitseinspritzkopf

--- automatischer Flüssigkeitsinjektionsprozess

--- Nachdem die Flüssigkeitseinspritzung abgeschlossen ist, sinkt die Batterie

--- in die ursprüngliche Position übersetzen

--- aufsteigen;

3. Entfernen Sie jeweils 2 Batterien manuell;

4. Setzen Sie 2 neue Batterien für die nächste Flüssigkeitsinjektion ein.

VI.Flüssigkeitsinjektionsprinzip

Die Batterie ist mit dem Flüssigkeitsinjektionskopf versiegelt und beginnt, das Innere des Flüssigkeitsinjektionskopfs und des Kondensators einmal zu saugen.Nachdem die Vakuumextraktion abgeschlossen ist, senkt sich das Tellerventil im Flüssigkeitsinjektionskopf, um den Kanal zwischen dem Flüssigkeitsinjektionskopf und der Batterie zu schließen, wodurch das Vakuum im Flüssigkeitsinjektionsventil freigesetzt wird.Zu diesem Zeitpunkt behält das Innere des Tanks einen Hochvakuumzustand bei.Die Flüssigkeitseinspritzpumpe spritzt Elektrolyt quantitativ in das Flüssigkeitseinspritzventil ein, indem sie die Flüssigkeitseinspritzdüse schließt;Öffnen Sie das Tellerventil, um Elektrolyt in die Batterie zu saugen.

Abhängig vom Vakuumgrad und der inneren Dichte der Batterie können mehrere Vakuum- und Flüssigkeitsansaugvorgänge eingestellt werden, um den Flüssigkeitseinspritzkopf erneut zu vakuumieren, die Atmosphäre zu passieren oder den Druck aufrechtzuerhalten, bis der gesamte Elektrolyt in die Batterie eingespritzt ist.Die Dauer kann gemäß den Benetzungszeitanforderungen der Batterie bestimmt werden.Die Luft in der Batterie wird evakuiert und der Elektrolyt wird vollständig in die Zelle des Kondensators aufgenommen.

V. Parameter

1. Flüssigkeitsinjektionsvolumen: 0-20 ml, Genauigkeit ± 1%

2. Batteriespezifikation: 21700 / 26650 / 32650.

3. Kapazitätsgeschwindigkeit: gemäß dem normalen Flüssigkeitsinjektionsverfahren, PPM = 2pc

4. Stromversorgung: 220 V Wechselstrom

5. Luftzufuhr: 75 PSI

6. Vakuum: vom Kunden bereitgestellt

7. Druckgasversorgung: Bauseitige Bereitstellung
