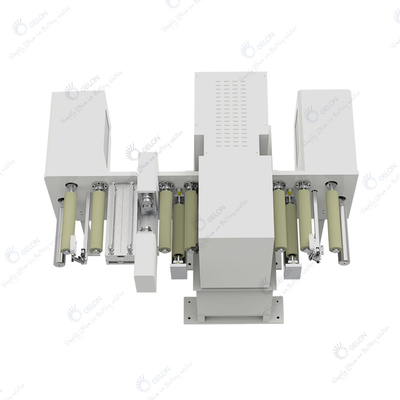

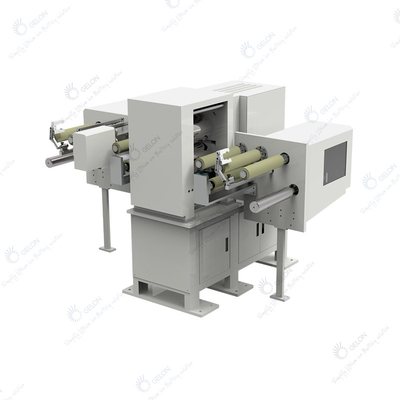

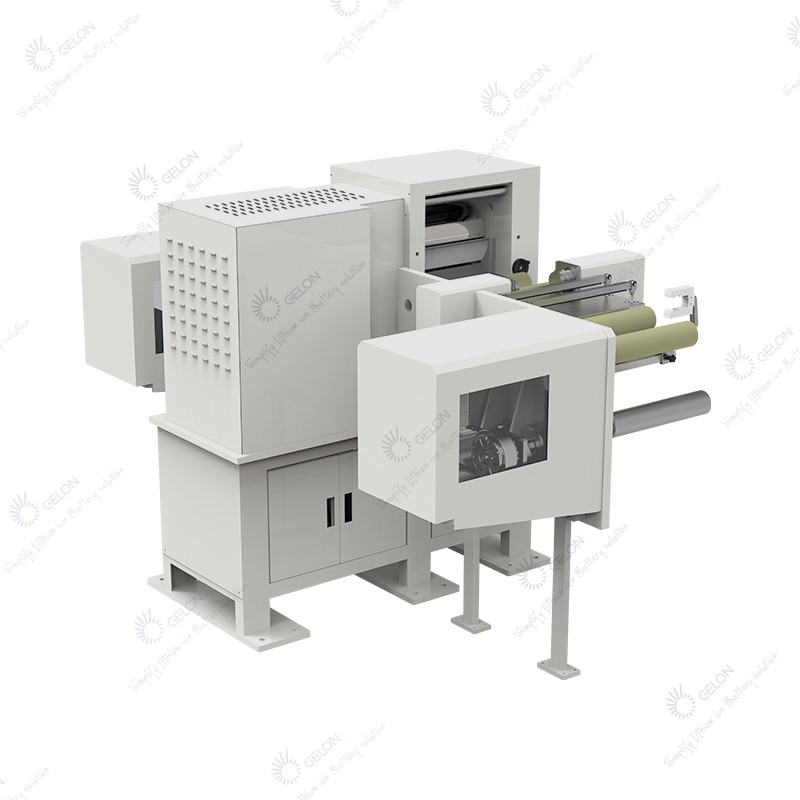

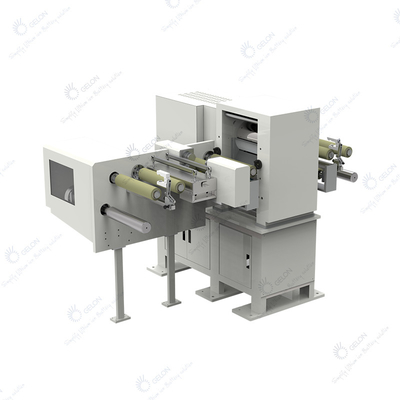

Hersteller von Lithium-Batterie-Kalandriermaschinen Rolle-zu-Rolle-Aufwickeln und Zurückspulen

Hersteller von Lithium-Batterie-Kalandriermaschinen Rolle-zu-Rolle-Aufwickeln und Zurückspulen

I. Einleitung

Der Kalander ist die Hauptausrüstung in der Produktionslinie für das Elektrodenpressen.Es besteht aus einem Portal aus Gussstahl, Walzen, einem Untersetzungsgetriebe mit variabler Frequenz, einem Spalteinstellsystem, einem elektrischen Steuersystem, einer Vorschubschutzplatte und einem Reinigungsmechanismus für die Walzenoberfläche.

Die Hauptfunktion besteht darin, die Elektrode zu pressen, um die entsprechende Dichte durch die Walze zu erreichen und die Dickenanforderungen entsprechend der Elektrode zu erfüllen.

.

II.Gerätekonfiguration und Parameter:

Rollenmaß: ∮ 210x330mm (Durchmesser × Breite)

Betriebsart: Dauerbetrieb

Maschinengeschwindigkeit: 5m / min

Materialtyp: Elektrode

Aussehen: Grau

1. Haupt Karosserie:

Die Hauptfunktion: Die Presselektrode erreicht eine bestimmte Dicke

Rollenspezifikation: ∮ 210x330mm (Durchmesser * Breite)

Walzenmaterial: Walze aus legiertem Stahl der Serie 9Cr3Mo

Rollenoberflächenhärte: über hrc66

Walzenhärtungstiefe: ≥ 8 mm

Walzenverchromung: 0,08-0,12 mm

Rauheit der Walzenoberfläche: Ra ≤ 0,4

Walzenspalteinstellung: manuelle Einstellung

Walzenspalt-Einstellbereich: 0 ~ 2,0 mm

Maximaler Arbeitsdruck: 80T

Gerätefarbe: Grau

Rollenheizmodus: (Optional)

Das Heizsystem mit geschlossenem Regelkreis: bestehend aus Temperaturregler, Halbleiterrelais und Thermoelement vom Typ K.

Heizleistung: 1,6 kW * 2 (1 Stück / obere und untere Walze)

2. Abwickeln

Abwickelwelle: Aufblaswelle mit Steuerventil, ausgestattet mit Aufblaspistole

Spezifikation: ∮3 Zoll * 350 mm

Elektrodenspannungsregelung: Magnetbremse

Führungssteuerung: Linearlagerführung

3. Trimmen

Funktion: Wird verwendet, um die unbeschichtete Folie auf beiden Seiten der Elektrode abzuschneiden, die Falte der Elektrode zu reduzieren, die durch die ungleichmäßige Duktilität beim Rollen verursacht wird, und die Ausschussrate zu reduzieren, die durch den gebrochenen Elektrodengürtel verursacht wird

Prinzip: Das obere Schneidmesser wird manuell zugeführt und gestützt, und das linke und das rechte Schneidmesser werden separat gesteuert.

Antrieb: Der Frequenzumwandlungsmotor treibt die untere Messerwelle an, um mit der Walzgeschwindigkeit übereinzustimmen

4.Rewfinden

Funktion : Wickeln des gerollten Elektrodenmaterials auf den Dorn

Wickelwelle: mit Steuerventil, Füllwelle mit Füllpistole

Spezifikation: ∮3 Zoll * 350 mm

Elektrodenspannungsregelung: Magnetbremse

Führungssteuerung: Linearlagerführung

Antrieb: die Wickelwelle durch das Motoruntersetzungsgetriebe und die Magnetkupplung
