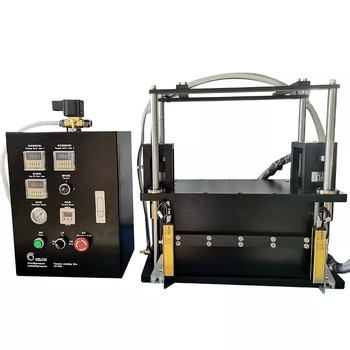

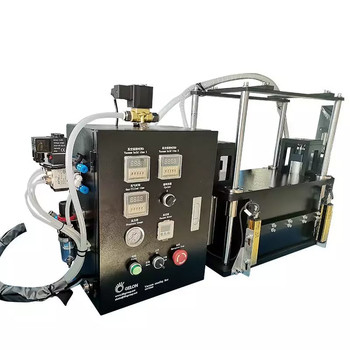

AC220V 50HZ Pouch Cell Battery Fließband Standbox Vakuumruhekammer

Pouch Cell Batterie-Fließband Standbox Vakuum-Ruhekammer

ICH.Funktionsübersicht

Dieses Gerät verwendet den oberen Hohlraum, um auf die Bodenplatte zu drücken, um einen geschlossenen Hohlraum zu bilden (Zeit kann eingestellt werden), ohne den Hohlraum zu öffnen, und führt dann eine Sekundärluftabsaugung durch, um einen Unterdruck von -70 kPa zu erzeugen, und hält für einen Zeitraum von an Zeit (die Zeit kann eingestellt werden) und verwenden Sie dann die gleiche Aktion für das dritte Vakuum, um einen Unterdruck von -95 kPa zu erreichen, so dass die Luft in der Zelle entfernt wird;Die beiden Trapez-Vakuum-Methoden sollen verhindern, dass eine große Menge Elektrolyt herausgepumpt wird, und gleichzeitig.Lassen Sie den Elektrolyt vollständig eindringen.

IITechnische Parameter

0. Länge: (80-200 mm, inklusive Lasche), Breite: (50-150 mm, inklusive Lufttasche),

1. Abmessungen L x B x H≈550 x 440 x 750 mm (Maximale Höhe nach dem Öffnen
2. Zykluszeiten: 0-3 Zeiten einstellbar
3. Pumpzeit: 0-60min einstellbar
4. Standzeit: 0,1-99S kann eingestellt werden
5. Öffnungshub: 250 mm
6. Innendurchmesser der Vakuumröhre: 25 mm, Vakuum: 63³/h (63 Kubikmeter/h)
7. Vakuumgrad der statischen Box: ≤ 0,095 MPa (Vakuum wird 1 Minute lang gehalten, um ≤ 0,090 MPa sicherzustellen)
8. III Grundlegende Parameter:

IV Verarbeitungsleistung:

4.1 Achten Sie bei seitlichen Doppelzylindern darauf, dass die Gesamthöhe nach dem Öffnen der Tür weniger als 750 mm beträgt.
4.2 Diese Maschine übernimmt das separate Design des Host- und Steuerkastens, sodass die Maschine im Handschuhfach verwendet und auch am Fließband platziert werden kann.

4.3 Es kann auf Produktbatterien mit unterschiedlichen Spezifikationen angewendet werden, und die Einstellung ist einfach und bequem.
4.4 Der obere Hohlraum wird von einem Zylinder angetrieben und von vier linearen Führungshülsen geführt, die sich flexibel auf und ab bewegen können, und die Führung ist genau, um die Anforderungen an die Produktdichtigkeit zu gewährleisten
4.5 Diese Maschine verwendet ein Vakuummeter, um die eingestellte Zeit genau zu erreichen.
4.6 Kleine Größe, kann Platz sparen;geringes Gewicht, einfach zu tragen.Die elektrische Steuerung kann für den automatischen Betrieb beim Bewegen verwendet werden.
4.7 Statischer Vakuumgrad -30 ~ -95 kPa, statische Kabinettenge: Druckabfall 5 kPa Zeit> 1 Minute;
4.8 Die Standzeit der Standbox, der Vakuumgrad, die Anzahl der Vakuumpumpzeiten und die Haltezeit können frei eingestellt werden;

V. Sicherheit

Es verfügt über eine Sicherheitsschutzabdeckung, sodass sich die beweglichen Teile innerhalb der Schutzabdeckung befinden, und der Doppelknopf wird zum Starten der Batterie verwendet, um die persönliche Sicherheit beim Einsetzen der Batterie zu gewährleisten.

VI.Sicherheit, Umwelt und andere Anforderungen

1. Das durch den normalen Betrieb des Geräts erzeugte Geräusch beträgt ≤70 dB (gemessen in 1 m Entfernung vom Gerät);
2. Die Tragfähigkeitsanforderung pro Flächeneinheit der Anlage: ≤400kg/㎡;
3. Stellen Sie während des gesamten Produktionsprozesses sicher, dass die Oberfläche der Zelle frei von Kratzern, Beschädigungen, Flecken, Falten und Elektrolyten ist;
4. Bringen Sie verschiedene Sicherheitswarnschilder an den Teilen des Geräts an, die Personenschäden verursachen können;
5. Das Gerät verfügt über eine Verriegelungsbeziehung zwischen vorderen und hinteren Aktionen im manuellen oder automatischen Modus, um die Gefahr einer Fehlbedienung zu vermeiden.
6. Die Herstellung und Installation von Geräten wie Wasser, Strom, Gas und Dampf entsprechen den nationalen Standards, und die Verwendung von Vakuumgeneratoren ist verboten
