Produktdetails:
|
| Produktionsname: | 4680 Batteriewickelmaschine | Verwendungszweck: | Forschung und Produktion von Lithium-Ionen-Batterien |
|---|---|---|---|
| Pressluft: | 0,5 ~ 0,7 MPa | Gewicht: | 12,3T |
| Gerätegröße: | L 5800 mm × B 1800 mm × H 2450 mm | Anwendbare Branchen: | Lithium-Ionen-Akku, neue Energie |
| Garantie auf Kernkomponenten: | 1 Jahr | akuum Quelle: | Mindest. -60Kpa |
| Leistung: | 65KW | Gerätegeräusche: | ≤75dB |
| Hervorheben: | 4680 Batteriewickelmaschine,zylindrische Batteriewickelmaschine |
||

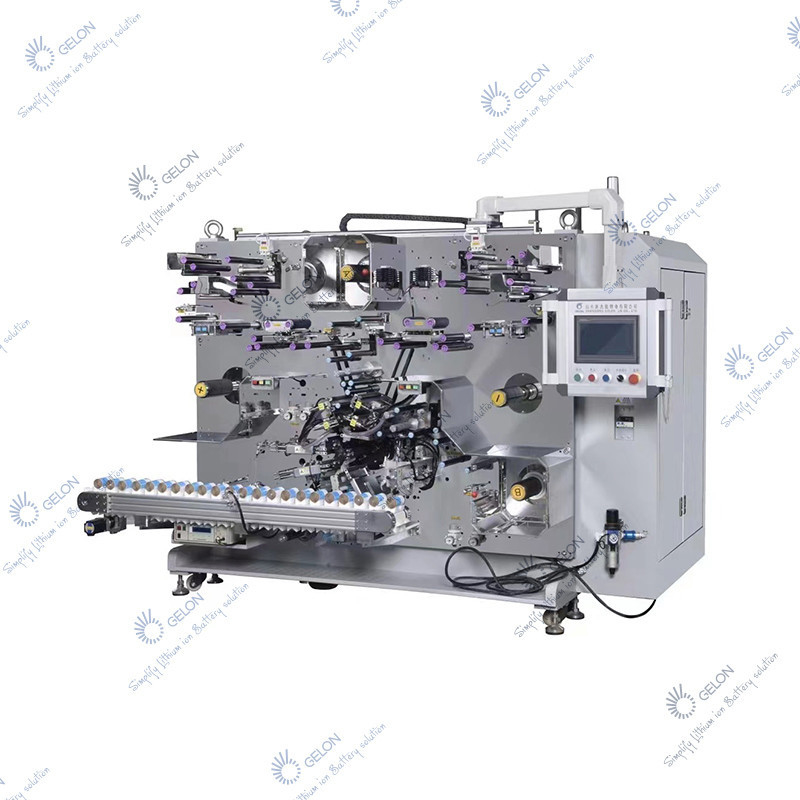

Gelon 4680 Batteriewickelmaschine Zylindrische Lithiumbatteriemaschine
Dieses Gerät ist eine automatische Lithium-Ionen-Batteriezellen-Wickelmaschine für Leistungs-Lithium-Batteriezellen, die hauptsächlich zum Wickeln und Formen von zylindrischen Zellen verwendet wird.Dieses Gerät verwendet eine Nadelwickelstruktur mit drei Rollen und drei Stationen;
Gerätekonfiguration
1. Gerätegröße: ca. 5800 mm (Länge) × 1800 mm (Breite) × 2450 mm (Höhe);(mit Ausnahme des Lüfters, nur als Referenz, die endgültige Gerätegröße unterliegt dem tatsächlichen Design).
2. Nettohöhe der Werkstattdecke ab Bodenfläche: ≥ 2600 mm (Gesamtgerätehöhe ≤ 2550 mm).
3. Gewicht der Ausrüstung: ca. 12,3 t (Bodenlager am Installationsort der Ausrüstung ≥ 1000 kg / ㎡).
4. Aussehensfarbe: Standard;oder vom Kunden bereitgestellte Farbplatte (angefertigt nach Kundenfarbplatte).
5. Arbeitsleistung: AC380V±10﹪, Leistung 65KW, Frequenz 50Hz.
6. Druckluft: 0,5 ~ 0,7 MPa, bei einer Durchflussrate von etwa 3000 l/min, Nutzungsrate 90 %.
7. Vakuumquelle: mindestens -60 kPa.
8. Einsatzumgebung: Temperatur 10~35℃, Taupunkt unter 20℃, kein brennbares und korrosives Gas, kein Staub (Reinheit mindestens 10K-Klasse).
Gerätegeräusch: ≤75db (gemessen 1m von der Außenwand des Geräts)
Passen Sie sich an untenstehende Materialien an
| Material | AufhängenScrollennÖ. | Breite (mm) |
Einzelstücklänge (mm) |
Dicke (μm) |
Dickenunterschied (m) | RolleDurchmesser (mm) | max Außendurchmesser der Spule (mm) |
Gewicht (KG) |
| Kathodenelektrode | 2 | 60 ~ 150 | 1600 ~ 6000 | 60~280 | ≤3 μm | Ф76.2±1 | 800 | Maximal 200 |
| Anodenelektrode | 2 | 60 ~ 150 | 1600 ~ 6000 | 60~280 | ≤3 μm | Ф76.2±1 | 800 | Maximal 200 |
| Separator | 2 | 60 ~ 150 | 1600 ~ 6100 | 8~25 | — | Ф76.2±1 | 600 | Maximal 80 |
| TAffe 1 | 2 | 10~30 | 60~120 | 15~40 | — | Ф76.2±1 | 200 | — |
