Produktdetails:
|
| Vakuumgrad: | -0.098Mpa | Struktur: | Einarmige Art |
|---|---|---|---|
| Umdrehungsgeschwindigkeit r/min: | 0~51r/min | Langsame Welle: | 2 Wellen mit Torsionsart Mischer |
| Schneller Schaft: | Doppelte schnelle Welle mit zwei Streuungsscheibe der Sätze Φ50 | Hubhöhe: | 210mm |
| Elektrischer Strom: | Wechselstrom: 3phase*380V、 50Hz; | Maß: | L1350*W800*H1550 (Millimeter) |
| Gewicht: | Über 570kg | Anhebender Modus: | Mit Motorantrieb Anheben des Zwischenlagenführungsschiene-Schiffes |

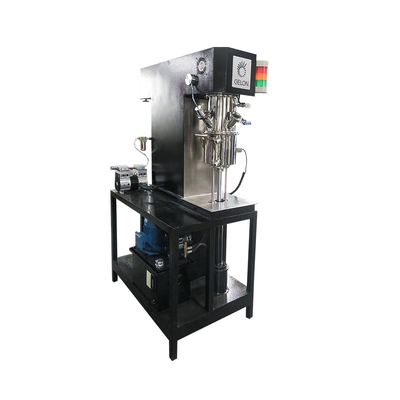

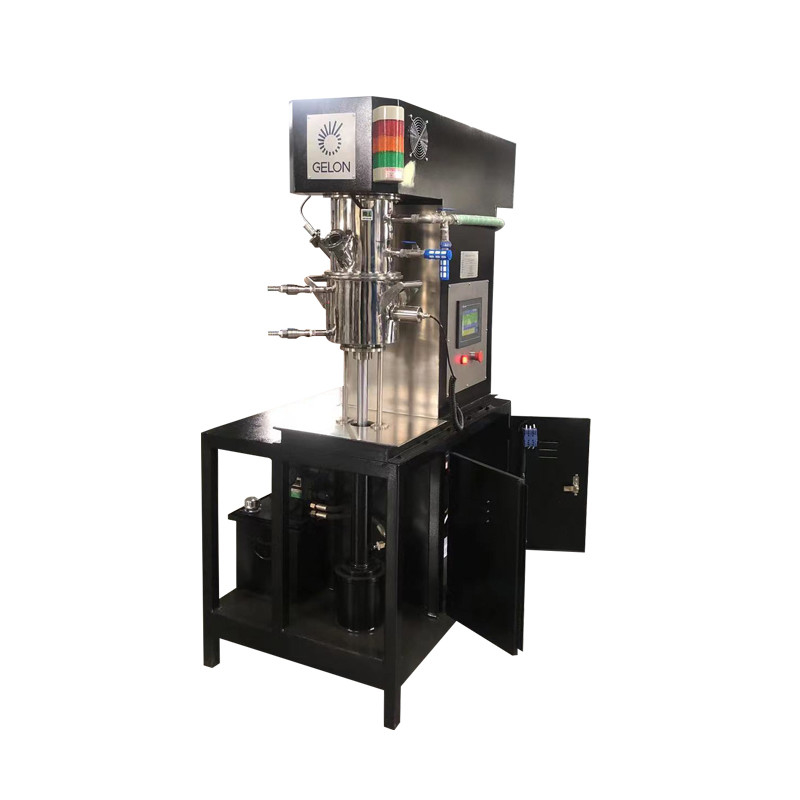

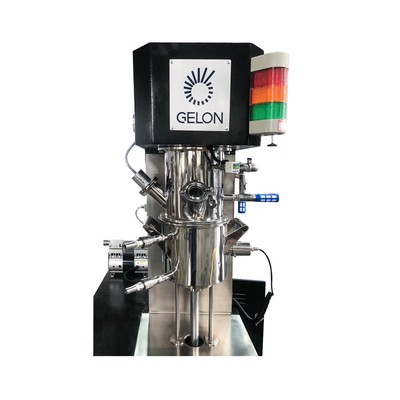

GN-PM-5L DOPPELT-PLANETENMISCHER
1.Summary:
Unser doppelter planetarischer Dispergiervermögenmischer hat die Theorien des traditionellen doppelten Planetenmischers kombiniert und Hochgeschwindigkeitszerstreuungsmischer, eine neue, hoch-leistungsfähige Maschine, zur Zeit ist ihn herzustellen auf den neuen Energiegebieten weitverbreitet.
Gemäß des Charakters von Lithium-Ionenenergiezellen und von Elektronikkapazität, entwickelten wir die neue verstärkte Maschinerie, die am trockenen Pulverprozeß für die Herstellung Lithiumenergie des positive&negative Elektrodenschlamms angewendet wurde, basiert auf den traditionellen Planetenmischern und den Dispergiervermögenmischern, mit hohen Umdrehungsgeschwindigkeiten und größerem Drehmoment. Während des Entwurfs betrachtete unsere Firma völlig Faktoren wie die Drehzahl von Mischern, mischende Energie, lineare Streuungsgeschwindigkeit, der Hochviskositätsschlammwiderstand, der durch angemessene Torsionsmischerform verringert wurde, und Verteilung des Turbulenzintensitätsinneres des Schiffes, zum des leistungsfähigeren und stabileren doppelten planetarischen Energiemischers herzustellen und der verstärkten Torsionsmischer kann Hochviskositätsbatterieschlamm beschäftigen. Die Mischercharaktere für den Energiemischer ist, dass - die Revolution und die Rotation des Torsionsmischers ist nach rechts - unterdessen Rotation für Hochgeschwindigkeitszerstreuung entgegen dem Uhrzeigersinn ist, deren Geschwindigkeit justierbar ist, die Materialien unter dem Scheren, dem Kneten und der Zerstreuung schwierig sich bewegen zu lassen, beseitigt effektiv allen Totpunkt und kletternden Phänomene während des Mischens. Drei Sätze Gleitringdichtungen, verbunden zusammen mit dem Weiche und Ruhe, die versiegeln, um sich der zuverlässigen Robbenleistung zu vergewissern. Auf Materialtemperaturüberwachung hat sie mit Technologie-planetarischem Rahmen des einzigartigen Thermoscope und Thermoscopestange für Revolution verwendet. Sensoren der Temperaturmessung Pt100 haben direkten Kontakt mit dem Material und groß erhöhen Genauigkeit der Temperaturmessung, Antwort, ist viel schneller, Fehler wird verringert auf nur ±0.2℃.
Die Maschine wird von der Basis, vom Querbalken, von der aufrechten Spalte, von der Dichtungsabdeckung, vom Schiff, vom Kraftübertragungssystem und vom elektronischen Kontrollsystem enthalten.
2. technische hauptsächlichkonfiguration
| Nein. | Name | Modell und Spezifikation | Ursprungsort |
| 1 | Verlangsamer | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motor | Langsames 1.5Kw-4P, 1 Einheit; Hochgeschwindigkeits-1.5Kw-2P, 1 Einheit | WANNAN |
| 3 | Alluminum-Legierungsmetall-Turbo-Getriebe | NMRV040-F1-15 (4P-0.25KW) (mit Motor) | LITIAN |
| 4 | Frequenzumrichter | Einheit 1.5Kw×1; Einheit 1.5Kw×1 | Danfoss-DÄNEMARK |
| 5 | Thermoelement | Pt100 (Temperaturmessung der hohen Präzision) | HTC |
| 6 | Lager | Gemäß der Zeichnung | KIPPE |
| 7 | Skelett-Öldichtung | Fluor-GummiskelettÖldichtung | NOK |
| 8 | Elektrische Komponente | Elektrische Schwachstromkomponenten | Siemens |
| 9 | Ventil | Gemäß der Zeichnung | Ennis |
| 10 | Gleitringdichtung | Mechanische Dichtung von zwei Sätzen | Japan |
| 11 | Gang |
Verhärtung der Behandlung für Gangoberfläche, genauer Boden Ende, mit schraubenartigem Ganggetriebe |
Sanlong |
| 12 | Schmierungs-Fett | Tragendes spezielles Hochgeschwindigkeitsfett 400 Grad | „Beste“ Marke |
technischer Parameter 3.Main
| 1 | Vakuumgrad | -0.098MPa |
| 2 | Struktur | Einarmige Art |
| 3 | Umdrehungsgeschwindigkeit r/min |
Revolution: 0~51r/min, Rotation: 0~102r/min (0~50Hz Frequenz-umwandelnd); Hohe Geschwindigkeit: 0~8800r/min (0~70Hz Frequenz-umwandelnd); |
| 4 | Langsame Welle | 2 Wellen mit Torsionsart Mischer; |
| 5 | Schnelle Welle | Doppelte schnelle Welle mit zwei Streuungsscheibe der Sätze Φ50 |
| 6 | Anhebender Modus | Mit Motorantrieb Anheben des Zwischenlagenführungsschiene-Schiffes |
| 7 | Hubhöhe | 210mm |
| 8 | Standort des Schiffes | Es gibt vier Stücke der Kurvenverlaufpositionsplatte an Vorder- und Rückseite für Befestigung, mit konvexer Kantenstruktur, sich der Mittelposition zu vergewissern |
| 9 | Geräusche | Gemessen außerhalb 1M der Ausrüstung, Geräusche ≤80dB |
| 10 | Modus der Temperaturmessung | Temperaturprüfungskopf berührt das Material, 1/3 weit weg von der Schiffunterseite, revotion Bewegung, elektrisches Gerät der inneren Sätze Übergangs |
| 11 | Elektrischer Strom | Wechselstrom: 3phase*380V, 50Hz; |
| 12 | Maß | L1350W800H1550 (Millimeter); |
| 13 | Gewicht | Abt 570kg |
4.Vessel
Innere und Außenseite wird hell mit automatischem Poliermittel nachher poliert
Schiff verarbeitet. Schiffkörper und -unterseite werden mit Wasserkühlungs-Kreiskanälen ausgerüstet. Das Schiffkörperleitblech bringt die Hüllenwand nahtlos nachher zusammen
drechseln Sie die Verarbeitung. Die Schiffunterseite hat flüssige Latten der Jacke und des Führers. Wasserkühlungseinlaß und Ausgang DN25 mit Schnellverbinder 2sets, Satz des Kugelventils des Ausgangs DN50 1, Fasskörper mit 1 Satz, Sätze des Verschlussarmes 2.
, Schiffstruktur
| 1 | Maß (innerer Durchmesser durch innere Höhe) | Φ250×160mm |
| 2 | Entwurfs-Kapazität (L) | 7.85L |
| 3 | Prüfdruck (MPa) | Innere des Schiffes -0.098Mpa, Jacke 0.4Mpa; |
| 4 | Auslegungstemperatur (°C) | -10~200; |
| 5 | Hauptmaterial | Edelstahl 304; |
| 6 | Stärke des Oberteils (Millimeter) | Inneres shellδ4mm (tatsächliche Maßstärke nach der maschinellen Bearbeitung), Jacketδ3mm; |
| 7 | Temperatur, die Modus justiert | Wasserkühlungsjacken-, -einlass- und -ablassstutzengröße: DN15; |
| 8 | Entladungsmodus | DN20 Kugelventil |
| 9 | Move-Modus | Eigenhändig getragen |
| 10 | Menge | PC 1 |
B, Schiff auf und ab
| 1 | Schiffaufzugenergie: 0.25w |
| 2 | Anhebender Führer ist Zwischenlagenführungsschiene: 2 PC, 20x400 mit doppeltem Schieber. |
C, Schiffkörperposition regelte
| 1 | Schiffaufzugklammer hat vier Positionsbefestigungen, geregelt, nachdem sie in Platz gekommen hat. |
Düse 5.Vessel
| s/n | Verwendung | Spezielles. | Menge | ANMERKUNGEN |
| 1 | Pulverfüllungsdüse | DN60 | 1 | Hafen der Füllung DN60 |
| 2 | Schauglas | DN50 | 2 | LED-Schauglas |
| 3 | Vakuum | DN10 | 1 | Schnelle offene Art |
| 4 | Belüftung | DN10 | 1 | Schnelle offene Art |
| 5 | Vakuummeter | M14×1.5 | 1 | Vakuummeter |
Material 6.Main
| s/n | Name | Material | s/n | Name | Material | |
| 1 | Oberes Fass | 304 | 4 | Mischwelle, Zerstreuungswelle | 321 | |
| 2 | Hinunter Fass | 304 | 5 | Mischendes Blatt, Zerstreuungsblatt | 316 | |
| 3 | Jacke | 304 | 6 | Rahmen, Keller | Q235 |
Welle 7.Mixing und Blatt
| 1 | Torsionsrahmenmischer: 2 eingestellt, Umdrehungsgeschwindigkeit: 0-102rpm, Mischer wird geschmiedet, um ein ganzes, vier Wellen, die, CNC zu formen anschließen, nachdem man, zum von Ra0.025 widerzuspiegeln poliert hat; |
| 2 | Zerstreuungswelle: 2set, Umdrehungsgeschwindigkeit: 0-8800rpm, Tragen deutsch: SCHWULE, Puzzlespieldichtung annehmend, 2 PC von Scheiben Φ50 auf jeder Welle, Geschwindigkeit: 0-23m/s; |
| 3 | Welle und Mischer: Oberfläche wird poliert, sind Scheiben eingestellte ausgeglichene Behandlung als G6.3.Distance zwischen Mischer und der Unterseite des Fasses ist 2-3mm, Abstand zwischen Mischer und der Wand des Schiffes ist 2-3mm, Abstand zwischen zwei Mischern ist 2-3mm; |
| 4 | Wellendichtung: Gleitringdichtungsstruktur |
| 5 | Planetarisches Kabinett: schraubenartiges Ganggetriebe annehmend, wird Synchronygurt von USA einbrennen Tore hergestellt. |
|
Anmerkung: 1, Sicherheitsschloss-Ölzylinder des Satzes spezieller, verhindern, dass das Schiff fällt, zum des Vakuums beizubehalten; 2, stellten den ganzen Keller als abgebaut ein, einfach, den Synchronygurt zu reparieren und zu ersetzen |
|
System 8.Vacuum (automatisch)
| 1 | Anzeigenmeter, Kugelventil; |
| 2 | Wellengleitringdichtung: Legierungsmetall |
| 3 | Auf und ab Schiff ist EPDM-Dichtung, statische Position ist Dichtung O-Form EPDM, Vakuumgrad kann -0.098MPa erreichen (ohne Vakuumpumpe); |

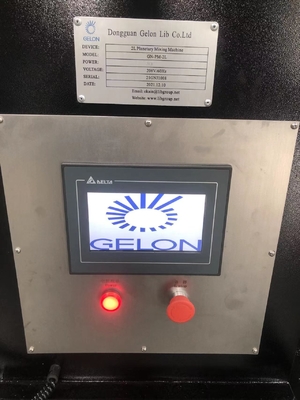

9. Elektrische Komponenten
| S/N |
Elektrisches Kabinett 1pcs: L eins zerstreuende laufende Steuerung der gesetzten hohen Geschwindigkeit (einschließlich Anfang/Halt, beschleunigen,/Verlangsamung); L eins Satz des Zerstreuungsgeschwindigkeitsprüfungssystems, ein Geschwindigkeitsmeter; L eins gesetztes ofrevolution mischendes Kontrollsystem (einschließlich Anfang/Halt, beschleunigen,/Verlangsamung); L eins Satz des Revolutionsgeschwindigkeits-Testsystems, ein Geschwindigkeitsmeter; L eins Satz des Temperaturprüfungssystems; L Laufzeittaschenrechner, gültiger/unvalid Knopf während der Zeit, PC 1 pro jedes L eins Satz des Vakuumpumpesteuerknopfes (einschließlich Anfang/Halt); L eins Satz des Scheinwerferlichtknopfes (einschließlich Anfang/Halt) L Notknopf, PC 1; Leistungsmesserlicht, 1 PC, PC der Störung 1 |
| Anmerkung |
1, laufende Phase der elektrischen Spannung 380V/50Hz/3, Steuerelektrische Spannung 24VDC; 2, Verbindungsstück, Luftschalter, Unterbrecher usw. sind Seimens; 3, mittleres Relais: Japan IDEC; 4, langsamer Motor, Hochgeschwindigkeitsmotor sind VFD-Anfang; 5, alle Gerätekomponenten wie: Motor, Induktor, Magnetventil, Begrenzungsschalter-Schutzgrad sind nicht kleiner als IP54 |
System der Verriegelung 10.Safety
| 1 | Maschinenhalt, die einmal den Notknopf drücken, dem fortgefahren werden kann keine Operation |
| 2 | Zerstreuungswelle dreht sich nach den Schiffaufstiegen |
| 3 | Zerstreuungswellenhalt, nachdem das Schiff unten erhält |
| 4 | Es stoppt, wenn der elektrische Strom über dem Bereich ist |
| 5 | Mischer, elektrisches Kabinett und Bedienfeld sollten elektrische Erdung sein |
Teil 11.Spare
| s/n | Name | Spezielles. | Material | Menge | Anmerkung |
| 1 | Schiffdichtung | T-Formdichtung L=650 | EPDM | 1 |
