I.Introduction

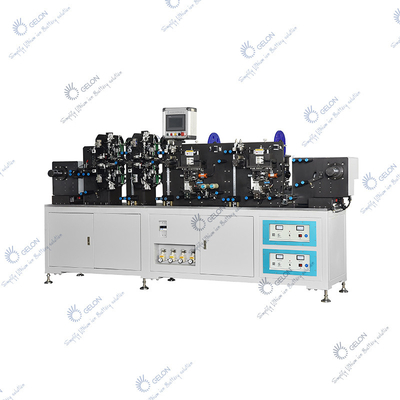

Diese Ausrüstung ist eine Sonderanfertigungsausrüstung für die Herstellung der zylinderförmigen Batterieelektrode. Das ganze Produktionsverfahren ist eine voll-automatische Ausrüstung, die das Elektrodenrollenmaterial auf der wickelnden Welle hängt, automatisch die Vorsprünge sendet, die Vorsprünge, Schutzband der Pasten schweißt und automatisch die fertige Elektrode in Stücke schneidet und dann das halbautomatische Wickeln oder die automatische Wickelmaschine kommt.

II.Specifications

A.Material

Fütterungsmaterial:

B.Tab Größen-/klebengenauigkeit:

B.1. Längengenauigkeit des Vorsprunges: ± 0.3mm,

Vorsprung in der Elektrodenrichtungsgenauigkeit: ±0.5mm

Anode versieht das Drücken von Position mit Laschen: 7*10mm

B.2 . Bandlänge und Positionsgenauigkeit: ± 0.5mm, der herausgestellte Vorsprung ist

6~30mm

III.Equipment-Struktur:

a. Abwickelnelektrodenrolle, Zylinder auf und ab gleitende Steuerabwickelnspannung, automatische Anpassung der Abwickelngeschwindigkeit;

• Entstaubungsgerät vor und nach Schweißen

• Der Vorsprung ist eine Abkürzungsmethode für die Entdeckung der örtlich festgelegten Länge. Das schweißende Clip sendet Schweißen entsprechend der Randposition der Elektrode, um den Abstand zwischen der Beschichtung und dem Rand des Tab sicherzustellen. Der Vorsprung kann die Funktion von langem und von kurzem wählen.

d. Das Ultraschallschweißengerät von Al Tab, von Ni-Vorsprung oder von Cu-Vorsprung hat die Funktion der Entdeckung, ob es Foliendurchsickern auf der Grundfläche der Elektrode vor Schweißen gibt, um Schweißen zu verhindern zum überzogenen Bereich am Beeinflussen des schweißenden Effektes;

e. SCHWEISSUNGSprüfmittel des Vorsprunges des Postens schweißendes Verfehlungs;

f. Zugkraftgerät der festen Länge, Pufferabweichungs-Korrekturgerät

g.Glue, das Mechanismus, mit Abweichungskorrekturgerät haftet. Eine Gruppe Kathoden- und Anodenelektroden werden zusammen geklebt (zwei Schichten Kleber). Die Position des Bandabwickelnmechanismus ist justierbar, und sie ist bequem und schnell, das Band zu ersetzen;

h. Rückspulenmechanismus ist der Nichterfüllungsausschnittmodus der Maschine. Wenn Wicklung angefordert wird, wird es separat bestellt.

Strukturbeschreibung der ganzen Maschine:

①Der Rahmen wird von den Stahlprofilen geschweißt und hat sich alternder Behandlung unterzogen. Der Wallboard wird von den hochwertigen Stahlplatten gemacht und wird auf beiden Seiten gerieben. Er hat hohe Flachheit und die gute strukturelle Starrheit, zum von Operationsgenauigkeit sicherzustellen;

②Führerrolle: die Aluminiumlegierungsoberfläche ist abhängig von super harter Oxidationsbehandlung, die hohe Oberflächenhärte hat und nicht einfach zu tragen ist;

③Hardware und Verdrahtung werden in Funktionsblöcke unterteilt, stark und Schwachstrom werden getrennt, und Kurzschlussüberlastung, Durchsickern und andere Schutzfunktionen werden zur Verfügung gestellt;

④Die ganze Maschine passt sich an Ergonomie an, ist der Touch Screen Schnittstellenplan angemessen, sind die Parameter justierbar, und der Operationsstatus kann dynamisch angezeigt werden. Im Falle des Ausfalls kann er dynamisch angezeigt werden und Informationsaufforderungen auf dem Touch Screen geben und hat die Funktion der genauen Produktionszählung;

⑤Ausgerüstet mit photoelektrischer Warnungsfunktion;

⑥Die Ausrüstung hat effektive Sicherheitsschutzanlagen wie Schutzhaube und Notaus.

VI. Geräteeinbau und Beauftragung

a. Luftdruck: 0.5-0.7mpa, Luftströmung: 100L/Minute

b. Stromversorgung: Energie 220V 50Hz: 4.0kw

c. Betriebstemperatur: - ° 20 | + ° 45

d. Relative Luftfeuchtigkeit: ≥50%

e. Farbe: Grau (oder spezifiziert durch den Kunden)

f. Gesamtausmasse: 1800 * 1200 * 1700mm

g. Gewicht: ungefähr 1,6 Tonnen

Parameter V. Technical

• Produktionsgeschwindigkeit: 25-30ppm (1 Vorsprung für jede Kathoden- und Anodenelektrode,

1 Gruppe für einander, Elektrode Länge: 400mm)

b. Wickelnde Ausrichtung: ± 0.5mm; Positionsgenauigkeit des Ausschnitts: ± 0.5mm

c. Ausrüstungsmobilisierungsrate: ≥ 95% (ausschließlich des Grundes von ankommendem

Materialien); Qualifikation rate≥ 98%

d. werden die Kathode und die Anode mit Kepu-Schweißgeräten ausgerüstet,

und die Größe des schweißenden Bereichs wird besonders angefertigt.

VI. Anforderungen für Rohstoffe:

Elektrode:

Vorsprung

1. Schlitzbreitetoleranz: ± 0.1mm

2. S-Formfehler ist kleiner als 0.2mm/500mm.

Band

Schlitzbreitetoleranz: ± 0.2mm
