Produktdetails:
|
| Material: | Edelstahl | Ausrüstungs-Größe: | 1800 Millimeter (L)×2000mm (D)×1800mm (H) |
|---|---|---|---|
| Leistungsfähigkeit: | hohe Leistungsfähigkeit | Stromversorgung: | 220 VAC±5 ﹪, einphasiges, 10 Kilowatt |
| Batterieart: | Art 18650,21700cylindrical | Produktionskapazität: | 30000pcs pro Tag |
| Ausrüstungsart: | Volles automatisches |

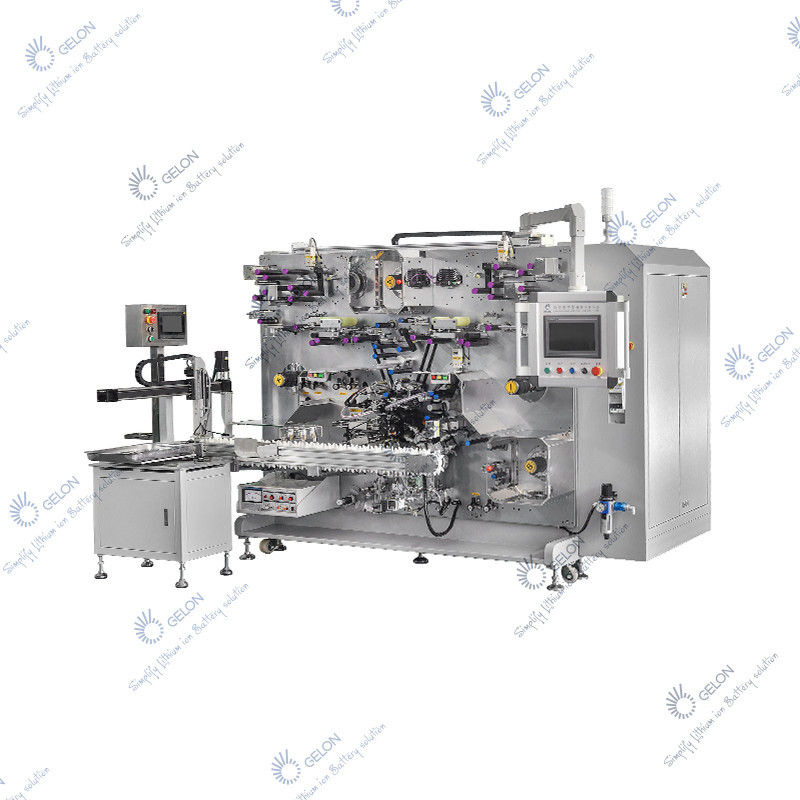

Volle automatische Lithium-Ion Battery Cylindrical Cell Electrode-Wickelmaschine
Ausrüstungsfunktionsbeschreibung
Diese Maschine wird hauptsächlich für zylinderförmige Lithium-Ionen-Batterie-Wicklung benutzt.
二, die Größe und Anforderung für die Rohstoffe
specificaiton 2.1Materials =unit: Millimeter
| Materialien | Innerer Durchmesser | Externer Durchmesser | Breite | Länge |
| Kathodenelektrode | φ76.2 | ≤φ400 | 35~65 | 0.1~0.2 |
| Anodenelektrode | φ76.2 | ≤φ400 | 35~65 | 0.1~0.2 |
| Trennzeichen | φ76.2 | ≤φ300 | 40~70 | 0.015~0.030 |
| Endenband | φ76.2 | ≤φ150 | 20~55 | 0.02~0.05 |
Anmerkung: 1, die Quantität von Umbauten für einzelne Elektrode sollte kleiner als Einheit 4 sein.
2, Vorschlag: Herausgestellte Länge weniger als 25 Millimeter
Wickelnde Präzision (Materialklage für die Anforderung 2,1)
1)Trennzeichenausrichtung error±0.5 Millimeter
2)Elektrodenausrichtung error±0.5 Millimeter
3)Höhenfehler des Kernes kleiner als 0,5 Millimeter
3, Produktionskapazität
9unit/min wenn die Länge der Elektrode kleiner als 800mm
8unit/min wenn die Länge der Elektrode kleiner als 1600mm
Qualifizierte Rate: Mehr als 98%;
Leistungsfähige Rate: mehr als 95%
4, untergeordnete Anlage
1)Landanforderung: 1800 Millimeter (L)×2000mm (D)×1800mm (H);
2)Stromversorgung: 220 VAC±5 ﹪, einphasiges, 10 Kilowatt;
3)Luftzufuhr: 5~7 kgf-/cm², 100 l/min;
4)kein Schadgas, Flüssigkeit und explosives Gas
