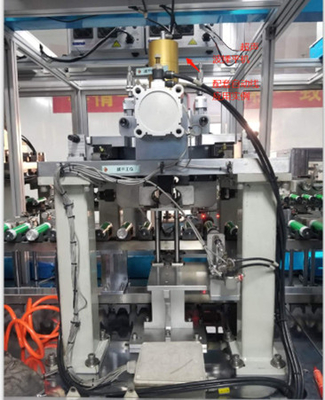

4680 32700 Akku-Fertigungstisch Knead Flat Head Flattening Machine

Diese Maschine eignet sich für eine zylindrische Jelly Roll mit mehreren Tabs

• Ultraschall-Flachkathoden-Geleerolle
• Ultraschall-Flachanoden-Geleerolle
• Hoher Wirkungsgrad, niedriger Innenwiderstand, ist die ideale Wahl für Hochleistungsbatterien.

Generator:

• Die Schaltung verwendet eine international fortschrittliche Vollbrücken-Spannungsreglerschaltung und ist optimiert, um eine konstante Ausgangsspannung zu erreichen
• Automatische Frequenznachführung, keine manuelle Anpassung
• Spannungsschwankung kann Arbeitsbereich sein: 150-260 V Schwankungsperiode hat keinen Einfluss auf die Ausgangsleistung und Betriebsfrequenz.
• Es hat das internationale technische Niveau ähnlicher Produkte erreicht.

Knetsystem des Ultraschallwandlers:

• Präzision und Stabilität von Maschinen.
• Festflanschmontage

Erweitertes ANSYS-Analysesystem:

• Ultraschallmetallknetenergieaustauschsystem, Verstärker, Knetoberpolform sind ausschließlich durch die international anerkannte Finite-Elemente-Software ANSYS für genaues Design und Analyse
• Diese Testmethode kann das Niveau ausländischer fortgeschrittener Gegenstücke im Ultraschallformdesign erreichen,

Ultraschall-Ober- und Unterpol (Knetflachkopf)

• Streng ausgewählter importierter Spezialwerkzeugstahl, Verschleißfestigkeit, hohe Temperaturbeständigkeit, gute Zähigkeit, hohe mechanische Steifigkeit, geringe Verformung nach der Wärmebehandlung, daher ist die Frequenzkonsistenz des Ultraschallausgangs hoch.
• Die Amplitude der mechanischen Hochfrequenzverschiebung ist groß, stark und stabil.
• International führende professionelle Wärmebehandlungstechnologie

Wirkung des Flatterns:

• Die Oberfläche nach dem Kneten ist glatt, geeignet für das Laserkneten nach dem Prozess.

Zusammensetzung der Ausrüstungsstruktur

(1) Die Knetmaschine besteht hauptsächlich aus Ultraschallgenerator, Wandler, oberem und unterem akustischem Pol usw

(2) Der Schaltungsmodus ist ein Vollbrücken-Hochleistungs-Akustikpoltyp, der eine stabile Leistung und eine starke Leistung aufweisen muss.

(3) Die oberen und unteren Akustikpole bestehen aus neuen Legierungsmaterialien mit guter Verschleißfestigkeit

(1) Die Geräteleistung erfordert eine Stromversorgung: Einphasig 220 VAC ± 10 %.

(2) Luftquelle: Druck 0,4 ~ 1 MPa, Feuchtigkeit weniger als 48 %, Temperatur nicht höher als 45 ℃

(1) Kathode:

Al 0,015-0,020mm.

(2) Anode:

Kupferfolie 0,009-0,012 mm.

Anode Kathode

(Nur als Referenz)

Flachkopfdesign

• Abflachungszeit: 0,2-1 s (0-60 s können in diesem Programm einstellbar sein)
• Aufblasdruck: 0,1 MPa ~ 1 MPa, einstellbar.

• Importierte Spezialstahlmaterialien
• Das Ultraschallkneten entspricht dem prinzipiellen Standard der Ultraschallakustik.

• Manueller Betrieb mit Werkzeugplattform
• .Die automatische Linie bietet nur ein Ultraschallenergieaustauschsystem und einen Ultraschallgenerator, und die Werkzeuge werden vom Hersteller der gesamten Linie gemäß der Richtung und dem Komfort der gesamten Linie entworfen.

• Frequenzunterschied zwischen Wandlern ≤400Hz.
• Impedanzunterschied zwischen Wandlern ≤4Ω.
• Kapazitätsunterschied zwischen Wandlern≥30 MΩ.

• Maximale Eingangsleistung: 4000 VA. (einstellbar)
• Ultraschallfrequenz: 20 kHz. (automatische Verfolgung)
• Konstante Amplitude, konstanter Druck, konstanter Strom (einstellbar)
• Flattermodus: Zeitmodus (Siemens-Programm LOGO-Steuerung).

• Handmotor wird durch Fußschaltersignal gesteuert
• Unterstützung der Produktionslinie für die Signalsteuerung der IO-Leitung

• Flach kneten
• Knetqualifizierte Rate: 99,9%.Die einmalige Bestehensquote beträgt 99,9 %.Der Benutzer muss die Konsistenz von Produkten, Prozessen und Materialien sicherstellen, der Bediener wird vom Lieferanten professionell geschult und der Kunde muss die Ausrüstung wöchentlich warten.
• In technologischer Hinsicht soll der Kneteffekt die Anforderungen des Herstellers erfüllen und die Produktionskapazität als Hauptindex sicherstellen
• Der Bediener muss jeden Tag eine Kalibrierung für dieses Ultraschallkneten durchführen, um sicherzustellen, dass die Qualitätsabteilung die Massenproduktion genehmigen kann.
• Ultraschallknetkopfversagen und Produktion unter Bedingungen von viskosem Material gehören nicht zu diesem Versagen

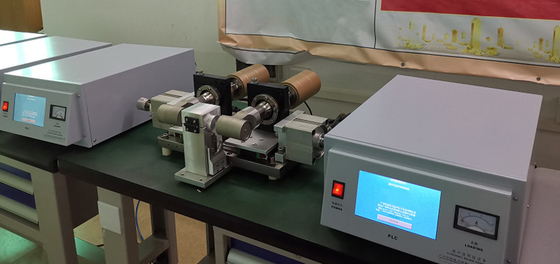

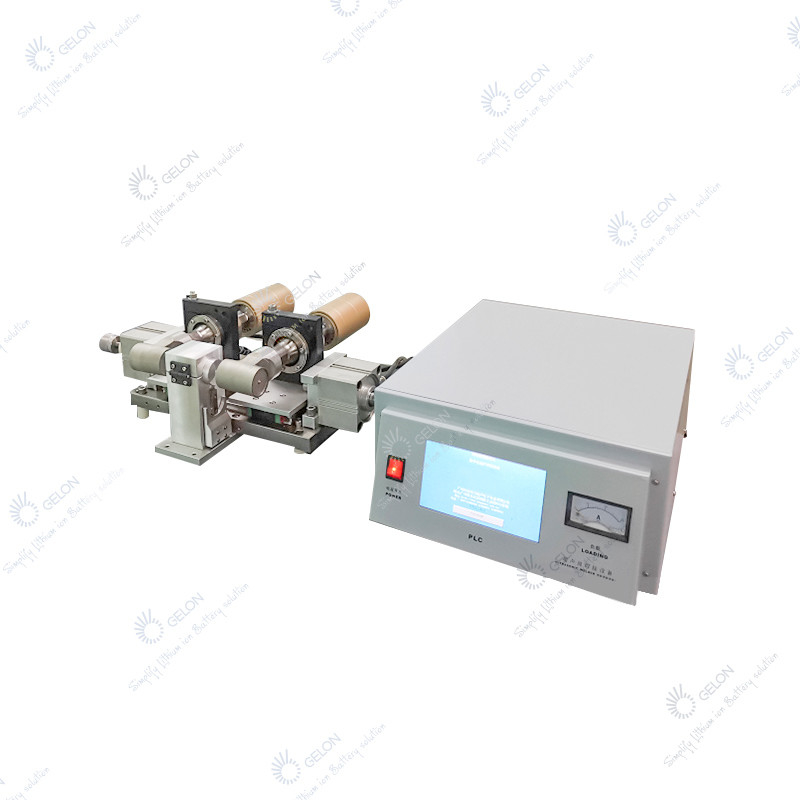

• Gesamtstruktur: Ultraschallgenerator, Ultraschallwandlersystem, Ultraschall-Auf- und -Ab-Akustikpole, pneumatische Komponenten, Rahmen, Werkbank usw. (Handmotor mit Werkbank, ohne Werkbank mit Produktionslinie)
• Die geplante Lebensdauer der Geräte beträgt 10 Jahre.Lebensdauer 10 Jahre Der Benutzer muss sicherstellen, dass die Produkte, Prozesse und Materialien konsistent sind, dass die Bediener vom Lieferanten professionell geschult wurden und dass der Nachfrager die Geräte regelmäßig jede Woche wartet.

Maschineneinheit

1, Staubentfernungsgerät (mit Staubentfernungsmaschine)；

2, Die Batterie sollte die Endflächen-Referenzpositionierung haben;

3, Die mit der Batterie in Kontakt stehende Halterung ist nicht metallisch;

4, Klemme schnell und zuverlässig (keine axiale Bewegung) ；

5, Es gibt nur einen Satz Ultraschallgeräte (nur Kneten der positiven Elektrode)

• GGeneratorgröße (LxBxH ):

3880 Stromkasten: 520 mm 480 mm 390 mm；

• Knetkopfgröße (Oberseite: LxBxH):

420 mm x 295 mm x 473 mmmm
