Produktdetails:
|
| Stromversorgung: | einphasiges AC220V ± 10% 50Hz | Luftzufuhr: | 0.5-0.7mpa (wenn die Luftzufuhr 0.5MPa ist, ist der erforderliche Fluss 300NL/Minute) |
|---|---|---|---|
| Betriebstemperatur: | 0-55 ℃ | Gebrauchsumwelt: | kein Schadgas oder brennbare Umwelt und keine raue Umwelt des Staubes |
| Maß: | 2850 x 2050 x 1800mm (besonders angefertigt) | Farbe: | silbern (besonders angefertigt) |
| Gewicht: | Über 3000kg (≤ 750KG/m2) | Energie: | 12KW |
| Geräusche: | ≤ 75db (ausschließlich des Staubabsauggebläses) | ||
| Hervorheben: | Fertigungsstraße der Lithium-Batterie-12KW,Zylinder-Zellbatterie-Wickelmaschine,Halb Selbstbatterie-Wickelmaschine |
||

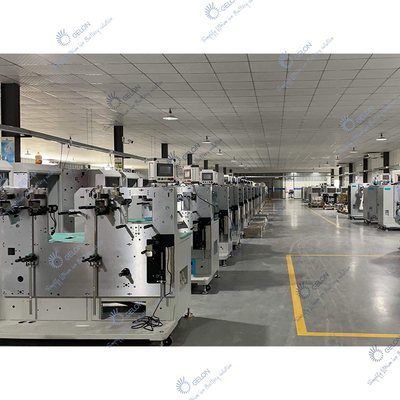

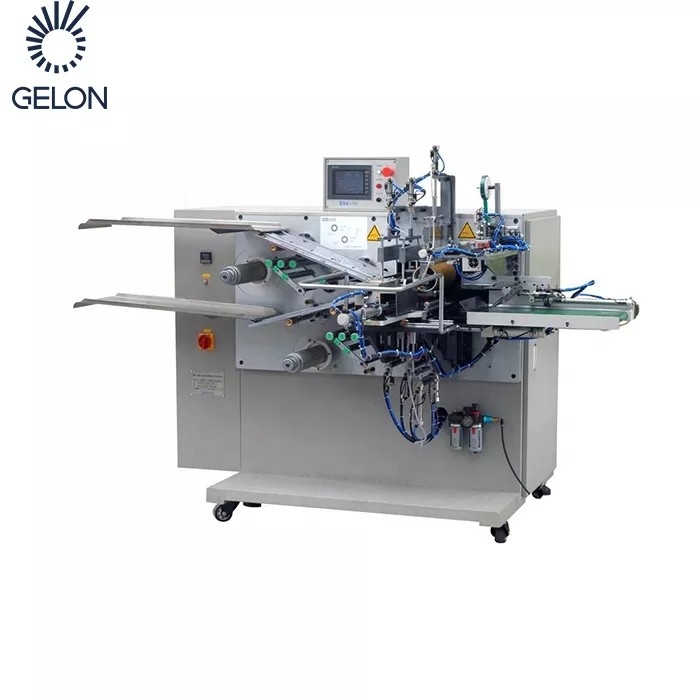

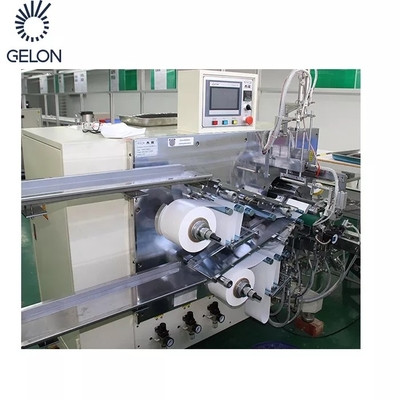

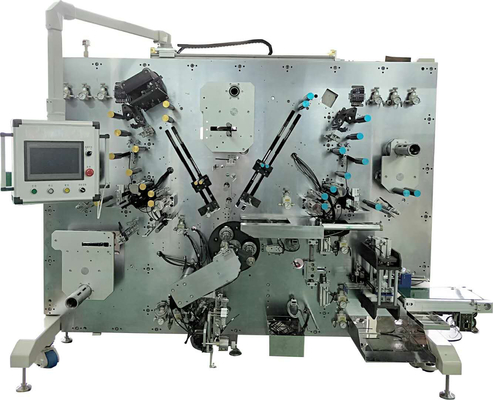

Gelon-Batterie-Ausrüstungs-Zylinderzelllithium-batterie-Fertigungsstraße-Selbst-Semiauto Wickelmaschine
I. Introduction
Eigenschaft:
1. Volle Nockensteuerung wird für die ziehende und Drucknadel und die Umkehrung angenommen. Die Ausrüstung ist, mit hoher Leistungsfähigkeit und niedriger Durchfallquote stabil.
2. Die Elektrode nimmt Dreiwegeabweichungskorrektursteuerung an: Abwickeln, Prozess und Vorwicklung, zum von Produktqualität sicherzustellen.
Die Ausrüstung wickelt die positiven und negativen Elektrodenstücke und die Membranen von Lithium-Ionen-Batterie-Elementen um die Sammlerzellen, nachdem sie durch Mechanismen wie Entstaubung, Spannungssteuerung, Qualitätsinspektion, Längenmaß-, Reisenabweichungskorrektur, Beseitigung der statischen Elektrizitäts, usw. überschritten hat; Nach der Fertigstellung der Produktion der Zelle, des Kurzschlusstests, der defekten Entladung und des Getriebes vom Förderband.
II.Specifications
| Rolle | Breite (Millimeter) | Stärke (μm) | Länge (Millimeter) | Materielles Od-Maximum (Millimeter) | Material Identifikation (Millimeter) | |
| Kathode | 1 | 40-70 | 80-180 | 700-1500 | Φ450 | Φ76.2 |
| Anode | 1 | 40-70 | 80-180 | 700-1500 | Φ450 | Φ76.2 |
| Trennzeichen | 2 | 40-70 | 12-35 | Φ300 | Φ76.2 | |
| Umreifungsband | 1 | 25-65 | 20-60 | Φ200 | Φ76.2 |
1. Wickelnde Methode:
Positionswicklung A. 3 mit 3 wickelnden Nadeln.
Durchmesser Ø 3,5 B. Needle (oder besonders angefertigt (Ø 3,5 - Ø 8,0))
Durchmesser C. Winding: Φ 18 - Φ 23mm (anwendbar auf 18650, 21700, etc.)
D. Number von Vorsprüngen: 1-2 für Kathode und Anode oder alle Vorsprünge
Länge E. Exposed Tabs: 8-25mm
2. WickelndeGenauigkeit
A. Alignment der Kathode und der Anode: ± 0.3mm
B. Alignment zwischen Elektrode und Trennzeichen: ± 0.3mm
Anmerkung: Kathode und Anode werden 3mal beziehungsweise korrigiert (Abwickelnkorrektur, Prozesskorrektur und Vorwicklungskorrektur)
C.Alignment von zwei Schichten des Trennzeichens: ± 0.5mm
Kapazität 3.Winding
1. Produktionskapazität
Produktionsgeschwindigkeit: ≥ 20 lange Anode PPMs bis 1200 Millimeter; (21700 Zellen)
Erntemobilisierungs-Rate ≥ 95%
Mobilisierungsrate = {Gesamterzeugung/(zeit- notwendige Abzugsstartzeit) × theoretische Produktionsgeschwindigkeit der Ausrüstung} × 100%, notwendige Abzugszeit: Stillstandszeit nicht verursacht durch Ausrüstungsgründe, wie Produktionsvorbereitungszeit für die Brennstoffaufnahme und Gurtverbindung.
2. Qualifikationsrate ≥ 98%
Qualifikationsrate = Gesamtzahl von guten Produkten/(Gesamterzeugung - notwendiger Abzug) × 100% (außer schlechten Materialien)
Es ist notwendig, die Quantität von den defekten Produkten abzuziehen, die nicht durch Ausrüstungsfaktoren, wie schlechte Bandverbindung, aus Toleranz der Folienlänge, der defekten fehlenden Vorsprünge, des etc. heraus verursacht werden.
Spannung der Kathode und der Anode: 20N justierbar (settable)
Membranspannung: 10N justierbar (settable)
IV. Geräteeinbau und Beauftragung
1. Stromversorgung: einphasiges AC220V ± 10% 50Hz
2. Luftzufuhr: 0.5-0.7mpa (wenn die Luftzufuhr 0.5MPa ist,
der erforderliche Fluss ist 300NL/Minute)
3. Gebrauchsumwelt (entsprechend JISB3502)
A.Working-Temperatur: 0-55 ℃
B. Im Trockenraum muss es kein Schadgas oder brennbare Umwelt und keine raue Umwelt des Staubes geben
4. Maß: 2850 x 2050 x 1800mm (besonders angefertigt)
5. Farbe: silbern (besonders angefertigt)
6. Gewicht: Über 3000kg (≤ 750KG/m2).
7. Energie: 12KW
8.Noise: ≤ 75db (ausschließlich des Staubabsauggebläses)
Volles automatisches Autobatterie-Fließband Elektro-Mobil-Batterie-Fließband Li Ion Battery Plant Equipment integrieren Chinas Spitzenmaterialhersteller, Gelon kann ganzen Satz der Rohstofflösung für Lithium-Ionen-Batterie zur Verfügung stellen. Unsere überwiegenden Produkte sind LFP, LMO, LCO, NMC, NCA; LTO, MCMB, natürlicher Graphit, Trennzeichen, Electrolyte& andere Zusätze (SBR CMC NMPPVDF, Schlürfen-Li, Al&Ni-Vorsprünge und Batteriesatzumbauten., usw.) für neue Energielithium-ionen-batterien.
Basiert auf unseren umfangreichen batteryproduction Erfahrungen und Batterieausrüstungen factrories, können wir schlüsselfertige Lösung für Kunden und den indertakelithium Ionenbatterieprojektentwurf entwerfen und anbieten und construction&training.
Jetzt hat Gelon-Gruppe erfolgreich formany weithin bekannte Batteriehersteller der automatischen Ausrüstungen, wie TESLA, Fahrwerk, SONY, ATL ...... geliefert; auch bot erfolgreich schlüsselfertige Projekte in Bolivien, Argentinien, Vereinigtes Königreich, Russland, die Türkei, Thailand, Indonesien, Inder, Südafrika…. an
1.) ganzer Satz Lithium-Batterie-Materialien, umfassend:
LiMn2O4, LTO, NCA, LiNiMnCoO2 (NMC), LiCoO2, Graphit (MCMB) und andere cathode&anode Batteriematerialien; Alumimun-Folie, kupferne Folien, Batterietrennzeichen, etc.
2.) ganzer Satz Lithium-Batterie-Ausrüstungen, zum Beispiel:
Mischmaschine --Beschichtungsmaschine--Ofen--Walzwerk--Schweißgerät--aufschlitzende/cutiing Maschine --Wickelmaschine--Siegelmaschine, etc.
3.) ganzer Satz Lithium-Batterie-Technologie:
Wir können das Labor und die Fertigungsstraße, entsprechend dem Antrag des Kunden entwerfen.
